產品介紹
NSK直線導軌在設計上通過盡量減少零部件的數量來提高精度，并降低陳本。

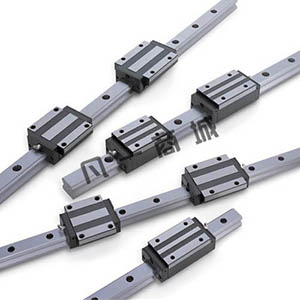

NSK直線導軌由導軌和滑塊組成。滾珠在到導軌的軌道中滾動，并通過滑塊端的端蓋進入滑塊開口處，然后回到滑塊另一端。
nsk直線導軌主要是用在精度要求比較高的機械結構上,nsk直線導軌的移動元件和固定元件之間不用中間介質，而用滾動鋼球。因?yàn)闈L動鋼球適應于高速運動、摩擦系數小、靈敏度高，滿足運動部件的工作要求，如機床的刀架，拖板等。如果作用在鋼球上的作用力太大，鋼球經受預加負荷時間過長，導致支架運動阻力增大。
nsk直線導軌的清潔：首先把激光頭移動到最右側(或左側)，找到nsk直線導軌，用干棉布擦拭直到光亮無塵，再加上少許潤滑油(可采用縫紉機油，切勿使用機油)，將激光頭左右慢慢推動幾次，讓潤滑油均勻分布即可。 滾輪導軌的清潔：把橫梁移動到內側，打開機器兩側端蓋，找到導軌，用干棉布把兩側導軌與滾輪接觸的地方擦拭干凈，再移動橫梁，把剩余地方清潔干凈。
NSK直線導軌LA系列特點：
1．高剛性 高負載能力以單側3 列、共計6 列的滾珠溝槽配置，實現了高剛性、高負載能力。上下溝槽為將R 縮小的單圓弧溝槽，確保了高剛性、高負載能力，加上哥特式圓弧的中間溝槽，進一步提高了高剛性、高負載能力。
2．適當?shù)哪Σ亮νㄟ^將4 點接觸和2 點接觸均衡地組合，以恰當?shù)念A(yù)壓確保剛性，實現了適當?shù)哪Σ亮Α?/span>
3．四方均等負載型由于將接觸角設為45°，以4 列可承受上下左右任意方向的負載，具有相等的剛性、負載能力，所以可稱為均衡性良好的設計。
4．沖擊負載因總是以4 列承受來自上下左右任意方向的負載，設計為比其他NSK直線導軌承受負載列數多、抗沖擊負載能力強的結構。
5．精度高由于中間的哥特式圓弧溝槽測定滾子易于固定，使溝槽的精度測定準確易行，從而能高精度地穩定加工。
6．NSK直線導軌防塵設計盡可能地將軌道的剖面設計成簡單的形狀，加上密封自身的完善，提高了密封性能。并且還備有可自選的內密封。
NSK直線滑塊型號：PAE05AR、PAE07TR、PAE09TR、PAE09UR、PAE12AR、PAE12BR、PAE15AR、PAE15BR
NSK導軌型號：PE05、PE07、PE09、PE12、PE15、P1E05、P1E07、P1E09、P1E12、P1E15

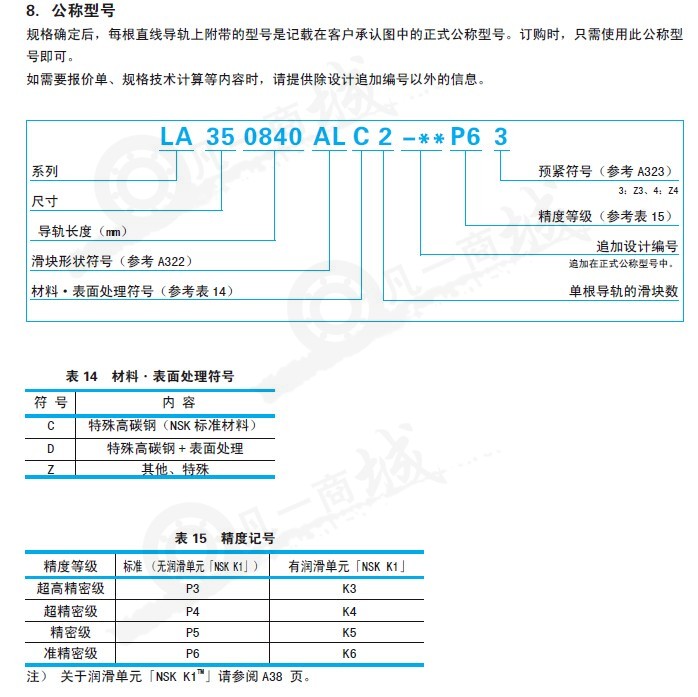

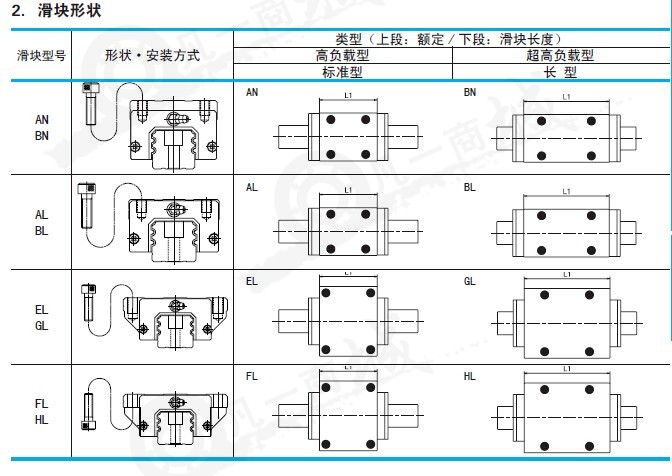

NSK直線導軌型號：
LH08AN LH10AN LH12AN
LH15AN LH15BN LH20AN LH20BN LH25AN LH25BN LH30AN LH30BN LH35AN LH35BN LH45AN LH45BN LH55NAN LH55BN LH65AN LH65BN LH
NSK直線導軌型號：LH25AL LH25BL LH30AL LH30BL LH35AL LH35BL LH45AL LH45BL LH55AL LH55BL
NSK直線導軌型號：LH15EM LH15GM LH20EM LH20GM LH25EM LH25GM LH30EM LH30GM LH35EM LH35GM LH45EM LH45GM LH55EM LH55GM LH65EM LH65GM
NSK直線導軌型號：LH15EL LH15GL LH20EL
LH20GLH25EL LH25GL LH30EL LH30GL
LH35EL LH35GL LH45EL LH45GL LH55EL
LH55GL LH65EL LH65GL
NSK直線導軌SH系列型號
SH15AN SH15BN SH20AN SH20BN SH25AN SH25BN SH30AN SH30BN SH35AN SH35BN
SH45AN SH45BN SH55AN SH55BN
SH25AL SH25BL SH30AL SH30BL SH35AL SH35BL SH45AL SH45BL SH55AL SH55BL
SH15EL SH15GL SH20EL SH20GL SH25EL SH25GL SH30EL SH30GL SH35EL SH35GL
SH45EL SH45GL SH55EL SH55GL
SH15FL SH15HL SH20FL SH20HL SH25FL SH25HL SH30FL SH30HL SH35FL SH35HL
SH45FL SH45HL SH55FL SH55HL
SH15EM SH15GM SH20EM SH20GM SH25EM SH25GM SH30EM SH30GM SH35EM SH35GM SH45E
LU小型系列導軌滑塊型號：
LU05TL、LU07AL、LU09AL、LU09TL、LU09AR、LU09TR、LU12AL、LU12TL、LU12AR、LU12TR、LU15AL
LU09BL、LU09UL、LU12BL、LU12UL、LU15BL
